Descrição do Produto

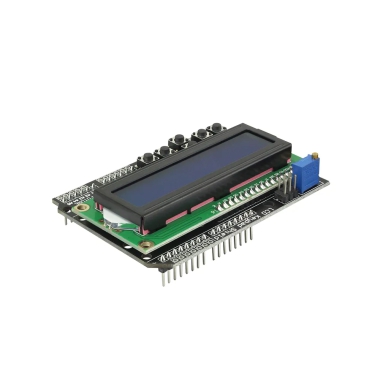

MODULO LCD KEYPAD SHIELD DFROBOT

O módulo LCD keypad Shield DFROBOT é uma placa que possui um display LCD 16x2 integrado a um teclado de navegação com 5 teclas.

As teclas são programáveis e voce pode atribuir diversos comandos a elas. Bastante usado em paineis de senha e projetos de robos.

O keypad Shield permite a conexão direta com o Arduino de forma fácil e rápida, dispensando o  protoboard ou placas para soldar.

Especificações Técnicas

- Tensão de trabalho: 4,5V ~ 5,5V
- Corrente de trabalho: 1,0mA ~ 1,5mA (backligth desligado)
- Corrente do backlight: 75mA ~ 200mA
- Sinal Botões: Divisor de tensão (leitura com porta analógica)
- Pinos utilizados (ard.): 4, 5, 6, 7 (DB4 à DB7), 8 (RS), 9 (En), 10 (backLight) e A0 (botões)
