Descrição do Produto

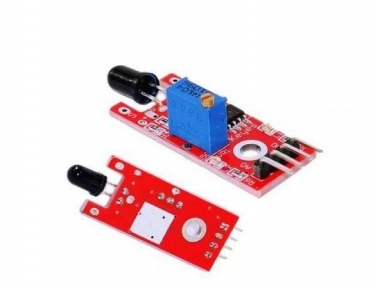

MÓDULO SENSOR DE CHAMAS

Sensor usado para detectar fontes de chama ou fontes de calor, que possuam tamanho de onda entre 760 a 1100 nm.

Ângulo de detecção ajustável até 60 graus, com um parafuso na placa consegue-se direcionar o sensor conforme desejado.

Quando há fogo a saída do sensor fica em estado baixo (0) e quando não há detecção em estado alto (1).

Este limite pode ser ajustado através do potenciômetro presente no sensor que regulará a saída digital D0. Contudo para ter uma resolução melhor é possível utilizar a saída analógica A0 e conectar a um conversor AD, como a presente no Arduino por exemplo.

Informações Adicionais

Especificações:

– Tensão de Operação: 3,3-5v
– Corrente de Saída: 15mA
– Sensibilidade ajustável via potenciômetro
– Saída Digital e Analógica
– Fácil instalação
– Led indicador para tensão
– Led indicador para saída digital
– Comparador LM393
– Dimensões: 3,2 x 1,4 cm

Pinagem:
– VCC: 3,3-5V
– GND: GND
– D0: Saída Digital
– A0: Saída analógica
