Descrição do Produto

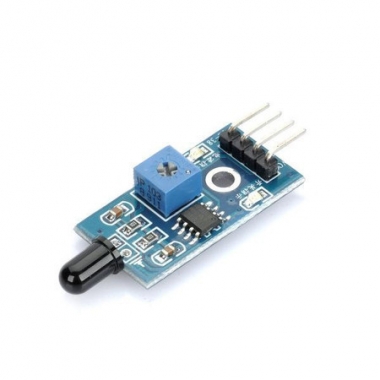

MÓDULO SENSOR DE CHAMA E FOGO

O Sensor de Chama e Fogo  pode ser usado para detectar fontes de chama ou outras fontes de calor que possuam tamanho de onda entre 760 a 1100 nm.

Seu ângulo de detecção pode chegar a 60 graus e no meio de sua placa há um buraco onde se encaixa um parafuso com o objetivo de direcionar o sensor conforme desejado.

Quando há fogo, a saída do sensor fica em estado baixo (0) e quando não há detecção em estado alto (1).

Este limite pode ser ajustado através do potenciômetro presente no sensor que regulará a saída digital D0.

Contudo, para ter uma resolução melhor é possível utilizar a saída analógica A0 e conectar a um conversor AD, como a presente no Arduino, por exemplo.

Especificações Técnicas

Especificações:
– Tensão de Operação: 3,3-5v
– Corrente de Saída: 15mA
– Sensibilidade ajustável via potenciômetro
– Saída Digital e Analógica
– Fácil instalação
– Led indicador para tensão
– Led indicador para saída digital
– Comparador LM393
– Dimensões: 3,2 x 1,4 cm

Pinagem:

– VCC: 3,3-5V
– GND: GND
– D0: Saída Digital
– A0: Saída analógica
