Rele Shield 5V 3A Relay 4 Canais
Entrega Imediata
Simular Frete
Descrição do Produto

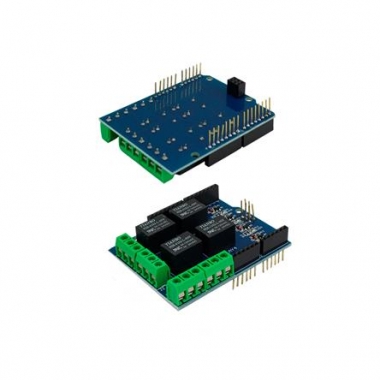

RELE SHIELD 5V-3A 4 CANAIS
O Relay Shield, também conhecido como Relé Shield é um módulo eletrônico desenvolvido especialmente para aplicação junto aos microcontroladores Arduinos Uno e Mega
Constituído por 4 relés, possibilita o acionamento de 4 sistemas elétricos diferentes, sendo acionado por meio do Arduino. Cada canal do Shield Relé é capaz de controlar 1 dispositivo de corrente alternada ou continua, de até 3A, como, por exemplo, lâmpadas, portões eletrônicos, ventiladores, etc.
O fato de o Relé Shield possuir formato de shield possibilita encaixe perfeito e rápido junto ao Arduino Uno ou Mega, contando com todos os componentes necessários para funcionamento imediato, evitando as intermináveis ligações e os emaranhados de fios junto aos projetos.
Mais precisamente, auxilia no desenvolvimento de casas futuristas ( projetos domóticos ) onde é possível o acionamento de sistemas eletrônicos por meio de um aplicativo para smartphone, por exemplo.
Junto ao Relé Shield existem ainda uma série de bornes a parafuso, os quais são utilizados para as conexões elétricas. Entre os terminais encontramos os conjuntos correspondentes a cada um (J1, J2, J3 e J4), sendo que cada conjunto conta com outros 3 bornes, o NOx que é um pino normalmente aberto, o NCX que é um pino normalmente fechado e o COMx que é o comum.
Informações Adicionais
- Relay Shield / Relé Shield / Shield Relé;
- Shield para Arduino Uno e Mega;
- Shield Relé 5V 4 Canais;
- Possibilita o acionamento de 4 sistemas elétricos independentes;
- Controle AC/DC;
- LED indicador de status;
- Fácil conexão;
- Modelo: Relay Shield V1.0;
- Carga nominal: 250VAC 1.5A / 3A 120VAC / 3A 24VDC;
- Tensão de operação: 5VDC;
- Saídas: Contato reversível NA (normal aberto), NF (normal fechado), C (comum);
- Corrente por canal máx.: até 3A;
- Dimensões totais (CxLxA): 68x54x13mm;
- Peso com embalagem: 37g.
