Descrição do Produto

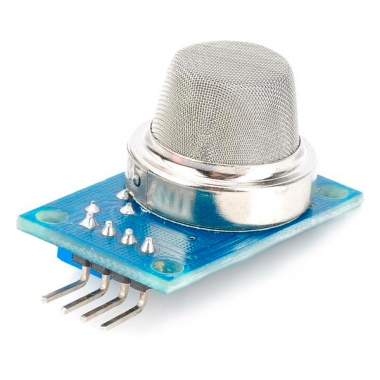

MÓDULO SENSOR DE GÁS MQ2

Sensor de Gas MQ-2 Inflamável e Fumaça detecta concentrações de gases combustíveis e fumaça no ar.

Os gases combustíveis são  GLP, Metano, Propano, Butano, Hidrogênio, Álcool, Gás Natural e outros inflamáveis.

Baixe no atalho acima o datasheet do sensor e veja todas as suas características (em inglês)

Quando a concentração de gases fica acima do nível ajustado pelo trimpot, a saída digital D0 fica em estado alto. Se abaixo do nível, fica em estado baixo.

Para ter uma resolução melhor e medir a variação da concentração dos gases no ar, é possível usar a saída analógica A0 e conectar a um conversor AD, como a presente no Arduino e Raspberry Pi, por exemplo.

Especificações Técnicas

– Concentração de detecção: 300-10.000ppm
– Tensão de operação: 5V
– Sensibilidade ajustável via potenciômetro
– Saída Digital e Analógica
– Comparador LM393
– Led indicador para tensão
– Led indicador para saída digital
– Dimensões: 32 x 20 x 15mm

Pinagem:

– VCC: 5V
– GND: GND
– D0: Saída Digital
– A0: Saída Analógica
