Descrição do Produto

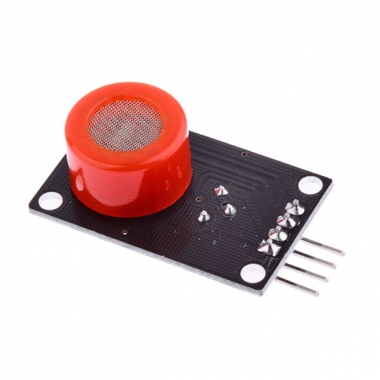

MÓDULO SENSOR DE GÁS MQ3

Sensor de Gás MQ-3 é um módulo capaz de detectar vapores de álcool e etanol.

É um sensor muito usado em projetos de bafômetro e de fácil conexão com microcontroladores como Arduino e Raspberry Pi.

Baixe o datasheet do sensor no atalho acima e veja suas características (em inglês)

Seu funcionamento é simples. Quando a concentração de álcool fica acima do nível ajustado pelo potenciômetro, a saída digital D0UT fica em estado alto. Se abaixo do nível, fica em estado baixo.

Quem deseja ter uma resolução melhor, basta usar a saída analógica AOUT e conectar a um conversor AD, como a presente no Arduino e Raspberry Pi, por exemplo.

Especificações Técnicas

– Concentração de detecção: 10-10.000ppm
– Tensão de operação: 3-5V
– Tempo de resposta: ≤10s
– Resistência de aquecimento: 31Ω ± 3Ω
– Tensão de aquecimento: 5V ± 0,2V
– Potência de aquecimento: ≤900mW
– Sensibilidade ajustável via potenciômetro
– Saída Digital e Analógica
– Comparador LM393
– Dimensões: 32 x 20 x 15mm

Pinagem:
– VCC: 5V
– GND: GND
– DOUT: Saída Digital
– AOUT: Saída Analógica
