Descrição do Produto

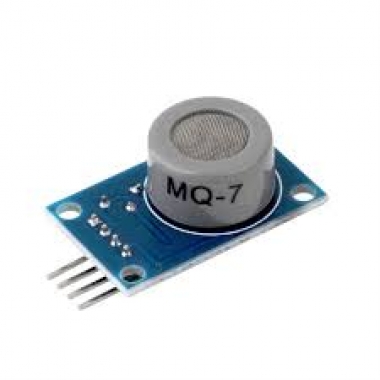

MÓDULO SENSOR DE GÁS MQ7

O Sensor de Gás MQ-7 é capaz de detectar o gás Monóxido de Carbono CO.

Baixe o datasheet do sensor (em inglês) no atalho acima e veja suas características.

É um sensor muito usado em projetos de segurança e automação residencial, visto que este gás é altamente tóxico para o ser humano.

Seu funcionamento é simples. Quando a concentração de Monóxido de Carbono fica acima do nível ajustado pelo potenciômetro, a saída digital D0UT fica em estado alto. Se abaixo do nível, fica em estado baixo.

Para ter uma resolução melhor e medir a variação da concentração do gás no ar, basta usar a saída analógica AOUT e conectar a um conversor AD, como a presente no Arduino e Raspberry Pi, por exemplo.

Especificações Técnicas

– Concentração de detecção: 10-10.000ppm
– Tensão de operação: 3-5V
– Resistência de aquecimento: 31Ω ± 3Ω
– Tensão de aquecimento: 5V ± 0,2V
– Potência de aquecimento: ≤350mW
– Sensibilidade ajustável via potenciômetro
– Saída Digital e Analógica
– Fácil instalação
– Comparador LM393
– Dimensões: 32 x 20 x 15mm

Pinagem

– VCC: 5V
– GND: GND
– DOUT: Saída Digital
– AOUT: Saída Analógica
